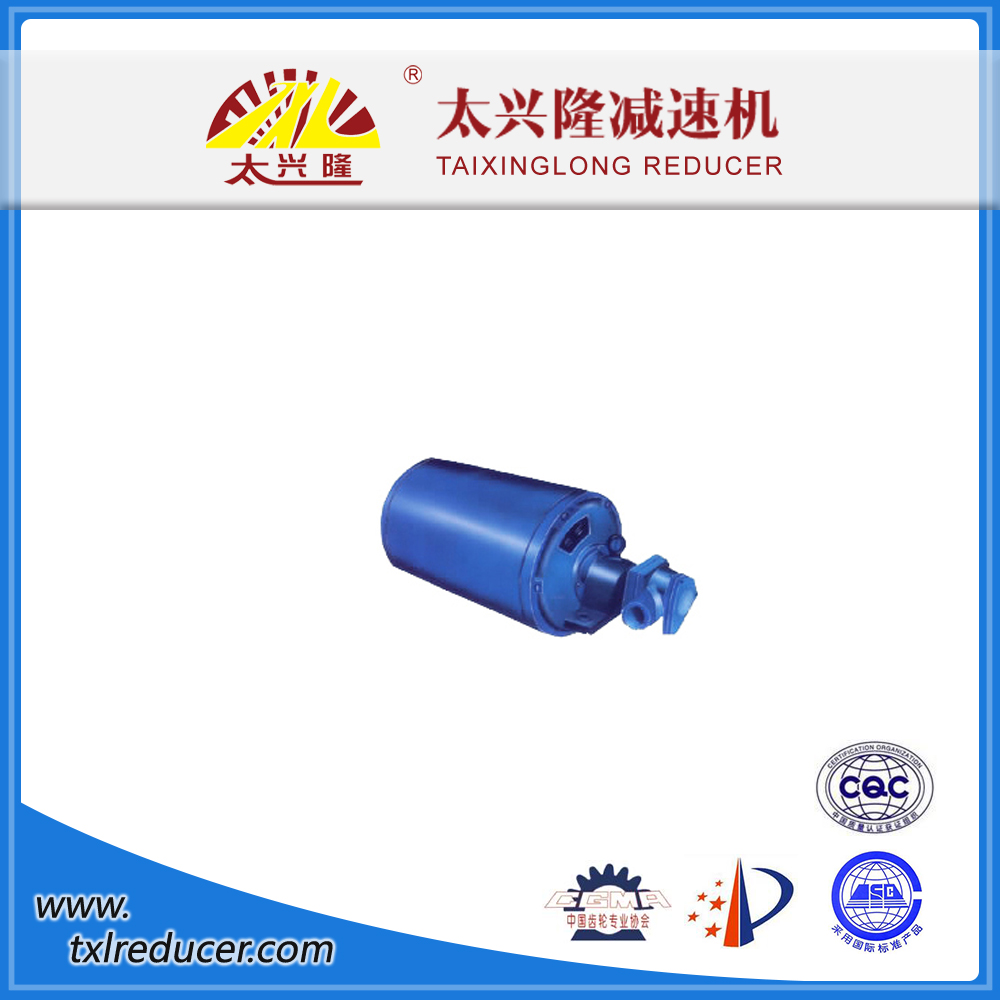

一、产品概述

电动滚筒作为皮带运输机和提升等设备的动力，广泛应用于矿山、冶金、化工、煤炭、建材、电力、轻工、粮食及交通运输等部门。

电动滚筒与一般减速机构相比，具有结构紧凑，体积小、重量轻，密封性好，安装方便，维修简单等优点一可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所，环境温度在—20度～40度，一般不用于输送高温物料及易爆场所，海拔高度不超过1000米，并应水平安装。

我公司参照机械部JB/T7330—94标准设计生产的电动滚筒有定轴齿轮。行星齿轮、摆线针轮三种传动形式，安装形式有电机内置(内装)，电机外置(外装)以及用于移动式输送机上的移动式。共有YJDTN(即TDY75)YJBTN、wBTN(wDTN、WXTN)以及YJDY，等六大系列产品，各产品均可包胶，其中胶面有平胶、“人”字胶及菱形胶三种，除YJDY、型移动滚筒外均可附加逆止功能。电机内置时有油冷和油浸式两种;电机外置时有卧式直列型。立式电机型。卧式垂直型三种装配形式，电动机采用Y系列电机配套，如选用隔爆型电机可用于隔爆要求场所，另外还可配加ZL型弹性柱销齿式联轴器、YOX型液力偶合器以及YWZ型液压推杆制动器。

二、电动滚筒的表示方法

1、关于滚筒型式代号的几点说明：

(1) 电机安装形式及冷却方式：

电机内置时一般标注电机冷却方式：油冷式(Y).油浸式(J)

电机外置时标注电机安装形式：

卧式电机直列型(WⅠ)、立式电机直联型(WⅡ)、卧式电机垂直型(WⅢ)

(2) 传动形式代号：

定轴齿轮传动(D)(硬齿面定轴齿轮加A)、摆线针轮传动(Z)。(15kW向下功率标注B)、行星齿轮传动(X)

(3) 特殊性能代号：

通用型(T可不标注)、逆止型(N)，移动型(Y1)、防爆型(B).防腐型(F)等;

外装滚筒还可下标：弹性柱销联轴器型(G)。液力偶合器型(Y)、液压推杆制动型(Z)

(4)当滚筒需要倾斜安装，即支座底平面与地面或水平面成一角度时，须在电机安装形式或冷却方式代号后下标一倾角数值，并在数值前加“左”或“右”(确定的方法;内置式从出线端看.外置式从电机尾端看.滚筒体左倾的为“左”，右倾的为“右”)。如不标注视为正常(水平)安装。因该项与滚筒使用性能及润滑性能有直接影响.故请用户选型时需在合同中注明。

注：由以上(1)(2)(3)三种特性共同组成品种型号，如：

原TDY75式定车由齿轮言由冷(油浸)式电动滚筒标记……………………………………………………TLD

油冷(油浸)式移动滚筒标记为。……………………………………………………………………………TLD

油冷(油浸)式通用固定式内装摆线电动滚筒标记(1.1-15kW)……………………………………………TLD

外装卧式电机直列式配弹性柱销联轴器型摆线电动滚筒标记为…………………………………………WIBG

外装立式电机直联联车由器型摆线电动滚筒标记…………………………………………………………WIIBG

内装大功率摆线针轮油浸式电动滚筒标记为…………………………………………………………YZ等

2、关于配带逆止器功能时电动滚筒旋向的规定：

由电源输入端(电机内装时为接线盒端，外装时为电机尾部)观察，滚筒顺时针旋转时标注S，滚筒逆 时针旋转时标注N，不带逆止器时不标注。带逆止器而不标注方向时.我公司以顺时针为准。

3、滚筒体包“人“字胶.须注明滚筒体旋向.因人字胶”人”宇尖顶指向与简体旋向一致，滚筒体在主机头架上装配方式.须按下图明确右装或左装。

三、电动滚筒型号标记示例：

例一：

油浸式电机功率为15kW，电动滚筒表面线速度为1.60m/s，滚筒名义直径630mm，胶带带宽下000mm，配带逆止器，由接线盒端观察，电动滚筒为顺时针旋转的定轴齿轮滚筒标记为： JD—N—15—1.60—630X1000—S

例二：

立式直联电动机功率为，15kW，电动滚筒表面线速度为1.60m/s，滚筒名义直径500mm，输送机胶带带宽为800mm.配带逆止器，由电动机尾部观察，电动滚筒为顺时针旋转的立式电机直联接轴型外装式摆线滚筒标记为：WuB—N—15—1.60—500X800—S

4、电动滚筒功率在下列情况下需要进行修正：

(1)每天连续工作超过8小时，功率需提高一档。

(2)包胶滚筒，功率需提高一档。

(3)频繁启动，功率应提高一档。

四、电动滚筒使用注意事项

1.使用前应检查滚筒内部油量，油量以滚筒半径的2/3为宜;检查电机接线是否正确。

2.滚筒须空载启动。

3.滚筒第 一次工作300小时后更换筒内润滑油(牌号为N150)，以后每隔5000小时换油一次并进行保养维修。

4.定期检查油位，根据密封情况调整油封弹簧或更换油封
